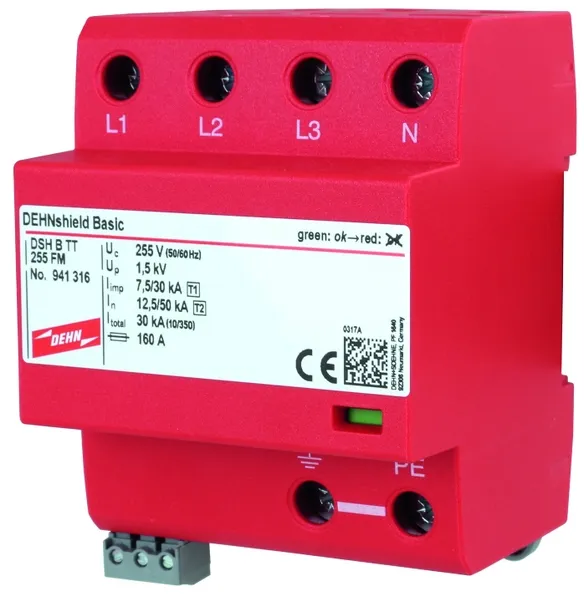

Descrizione Scaricatore combinato per reti TT e TN-S, pronto per il cablaggio ed ottimizzato nell’applicazione per l’impiego in sistema di alimentazione principale (circuito 3+1) in edifici residenziali senza impianto parafulmine esterno (anche con alimentazione della linea aerea); con contatto di telesegnalamento a scambio pulito. Caratteristiche tecniche SPD secondo CEI EN 61643-11 / …IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II Efficacia di protezione coordinata energeticamente verso l’utenza finale ( 10 m) Tipo 1 + Tipo 2 + Tipo 3 Tensione nominale AC (UN ) 230 / 400 V (50 / 60 Hz) Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz) Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 7,5 / 30 kA Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (In ) 12,5 / 50 kA Livello di protezione [L-N]/[N-PE] (UP )  1,5 /  1,5 kV Capacità di estinzione corrente susseguente [L-N]/[N-PE] (Ifi ) 25 kAeff / 100 Aeff Limitazione corrente susseguente/ selettività un fusibile da 35 A gG non interviene fino a 25 kAeff (pres.) Tempo d’intervento (tA )  100 ns Protezione max da sovraccorrente in rete 160 A gG Tensione TOV [L-N] (UT)  Caratteristica 440 V / 120 min.  tenuta Tensione TOV [N-PE] (UT)  Caratteristica 1200 V / 200 ms  tenuta Temperatura d’esercizio (TU ) -40 °C … +80 °C Indicazione di funzionamento/ guasto verde / rosso Numero delle porte 1 Sezione di collegamento (L1, L2, L3, N, PE, 9) (min. ) 1,5 mm2 rigido / flessibile Sezione di collegamento (L1, L2, L3, N, PE, 9) (max. ) 35 mm2 semirigido / 25 mm2 flessibile Montaggio su guida profilata 35 mm secondo EN 60715 Materiale involucro termoplastica, colore rosso, UL 94 V-0 Luogo di montaggio all’interno Grado di protezione IP 20 Dimensioni 4 unità, DIN 43880 Omologazioni VDE Contatti FM / forma contatto scambio pulito Portata AC 250 V / 0,5 A Portata DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A Sezione di collegamento per contatti FM max. 1,5 mm2 rigido / flessibile Dati tecnici aggiuntivi: ——————————— Livello di protezione [L-PE] (UP ) 2,0 kV Dehnshield Scaricatore Combinato per reti TT e TN-S, impiego in sistema di alimentazione principale (circuito 3+1) - DEHN 941316
